Kodumajapidamiste elekter on tavaliselt ühefaasiline-220 V, samas kui tööstuslikud rakendused kasutavad tavaliselt kolme-faasilist 380 V. Elektrijaama generaatori tekitatav pinge ei ole aga kumbki neist kahest. Niisiis, mitu volti elektrijaama generaator tegelikult toodab?
1. Mitu volti elektrit generaator tegelikult toodab?
Generaatori väljundpinge määratakse seadme võimsuse, isolatsiooni konstruktsiooni ja võrguga ühilduvuse järgi. Hiina peavoolugeneraatorite nimiväljundpinge liigitatakse järgmistesse tasemetesse:
| Väikesed ja keskmise suurusega{0}}tootmisüksused (hüdroenergia, koostootmine) | 6,3kV,10,5kV |
| Suured ja keskmise suurusega{0}}soojusjõuseadmed (klass 300 MW) | 13,8kV, 18,5kV |
| 1 miljon kilovatti ülikriitiline ühik | 20kV,24kV |
Peamine põhjus, miks generaatorid ei anna otse 220 V/380 V välja, on see, et madal-pinge genereerimisvool on äärmiselt kõrge, põhjustades mähise ja liinide kaod hüppeliselt ning isolatsioonikulud järsult suurenedes, muutes-tõhusa jõuülekande pika vahemaa tagant võimatuks. Seetõttu tuleb kasutada režiimi "keskpinge genereerimine, mitme-astmeline teisendus".
II. Elektri teekond: pingemuunduse neli taset, elektrijaamast pistikupesani
Elekter liigub generaatorilt kasutajale läbi nelja peamise etapi: pinge suurendamine ja ülekanne, piirkondlik pinge vähendamine, jaotuspinge vähendamine ja terminali pinge vähendamine. Kogu protsess toetub pinge muundamiseks trafodele, mis vastavad lõpuks elamute ja tööstuslike elektrivajadustele.
1. samm: pinge tõstmine ja ülekanne – keskpingest üli-kõrgepingele/lisa-kõrgepingele
Pärast seda, kui generaator toodab 6,3 kV–24 kV keskpinge-elektrit, ühendatakse see kohe põhi-ülemine trafoga, mis tõstab pinge 220 kV, 500 kV ja piirkondadevaheliseks ülekandeks isegi 1000 kV vahelduvvoolu ja alalisvoolu kõrge {{3}kV pingeni.
Teine samm: piirkondlik pinge vähendamine – üli{0}}kõrgepingest kõrgepingeni
Üli-kõrgepinge elekter edastatakse linna peamistesse alajaamadesse, kus see alandatakse 110 kV ja 35 kV kõrgepinge tasemeni astmeliste-trafode abil, sisenedes linnapiirkonna jaotusvõrku, et valmistuda linnapiirkondade ja tööstusparkide kõrgepinge{4}}toiteallikaks.
3. samm: pinge samm-alla – kõrgepingest keskmise pingeni
Kõrgepinge{0}}elekter siseneb linnajaotusalajaama, kus see alandatakse uuesti 10 kV keskpingele. See pinge edastatakse seejärel maa-aluste kaablite või õhuliinide kaudu elamupiirkondade, tehaste ja äripiirkondade lähedal asuvatesse jaotustrafodesse. See on linna elektrijaotusvõrkude kõige levinum pingetase.
4. toiming: klemmipinge samm-alla – „keskpinge” asemel „madalpinge (elamu/tööstus)”
See on kasutajale kõige lähemal asuv otsustav samm. 10 kV keskpinge{2}}elekter muundatakse elamurajoonides ja tehastes jaotustrafode kaudu 380/220 V kolme-faasi nelja-juhtmega madalpinge-elektriks.
See kasutab kolmefaasilist juhet ja ühte nulljuhet, et anda tehastele, kaubanduskeskustele ja suurtele seadmetele kolme-faasi 380 V toidet, ning ühildub suure-võimsusega seadmetega, nagu mootorid, tööpingid ja keskkliimaseade.
III. Peamine teaduse populariseerimine: 220 V ja 380 V vaheline seos

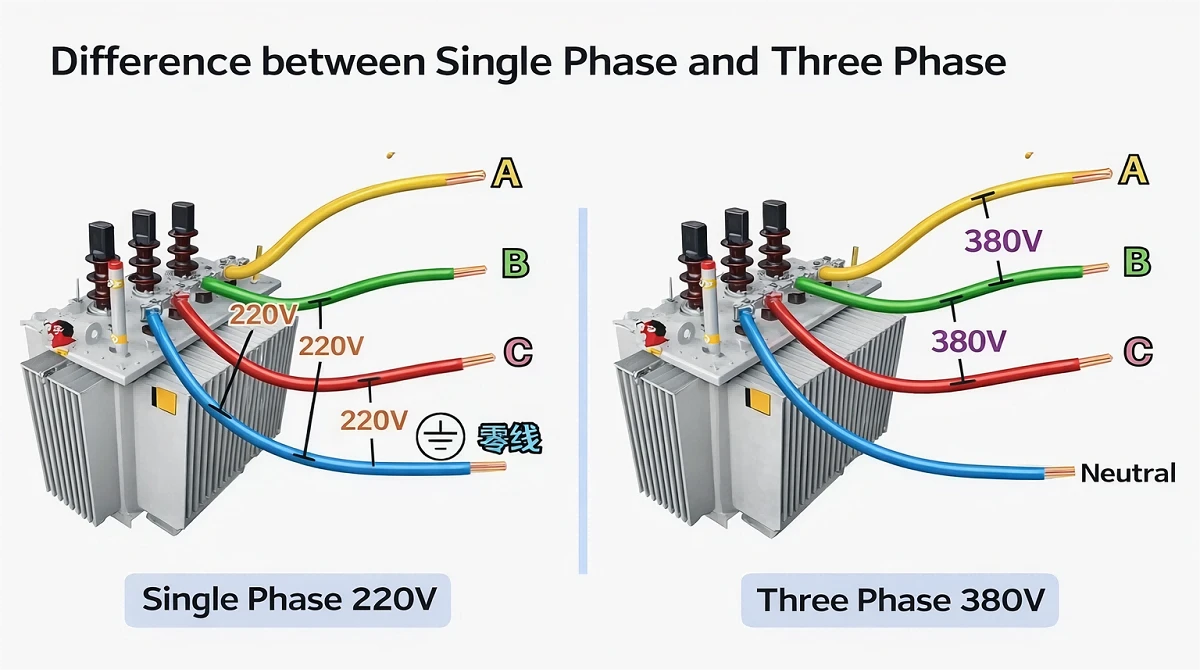

Kodumajapidamises kasutatavad 220 V ja tööstuslikud 380 V ei ole kaks sõltumatut toitesüsteemi, vaid pigem sama kolme-faasilise nelja-juhtmega toiteallika kaks väljundvormi: kolme-faasilise elektri puhul on faasiliinide vaheline pinge 380 V (liinipinge) ning faasiliini ja nulljuhtme vaheline pinge on 220 V. Need kaks rahuldavad matemaatilist seost "√3".
Alates tuhandetest voltidest keskpinge{0}}generaatoritest kuni 220V/380V madalpinge-elektrini pärast mitut muundamist järgib pinge muundamise iga etapp teaduslikke põhimõtteid ja riiklikke standardeid. See tagab tõhusa pika-jõuülekande ja vastab erinevate stsenaariumide ohututele energiavajadustele, mis on kaasaegsete elektrisüsteemide leidlikkus.
