Kui inimesed mõtlevad elektriarvestitele, meenuvad esimese asjana seinale{0}}kinnitatud arvesti, mille elektrivõrguettevõte paigaldab elektriarvete tasumiseks.
Elektriarvestite rakendused ulatuvad aga sellest palju kaugemale{0}}nad on asendamatud "energiahaldurid" sellistes valdkondades nagu ettevõtte energiahaldus, elektrisõidukite laadimisjaamad, fotogalvaanilised energiasalvestussüsteemid ja mehaaniliste seadmete tugi.
Niisiis, kuidas näevad elektriarvestid nendes mitte{0}}võrgustsenaariumides välja? Ja kuidas neid ühendada? See artikkel juhendab teid selle kõigega!

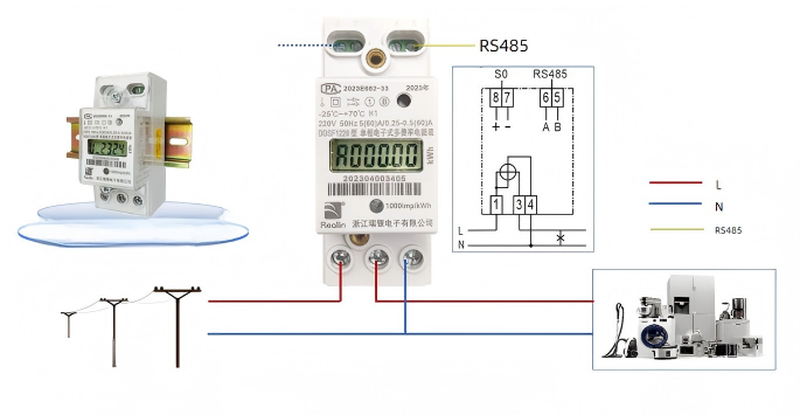

I. Ühefaasilised-vahelduvvooluenergia arvestid: kodumajapidamises kasutatava elektrienergia kasutamise "põhioskused"
Mis on ühefaasiline{0}}elekter?
Ühefaasiline{0}}elekter koosneb ühest faasijuhtmest (pinge all olevast traadist L) ja ühest nulljuhtmest (N), mis tagab ühefaasilise siinuselise vahelduvvoolu. See on kodude, väikeettevõtete ja vähese võimsusega-seadmete peamine toiteallikas.
Standardid riigiti:
Hiina: 220V / 50Hz
Euroopa ja Ameerika: 230V / 50Hz
Põhja-Ameerika, Jaapan ja Lõuna-Korea: 100-120V / 60Hz
Juhtmete ühendamise põhimõte: olenemata riigist või piirkonnast on ühefaasiliste{0}}energiaarvestite juhtmestik suures osas sama. Põhiprintsiip on järgmine: voolumähised on ühendatud järjestikku ja pingemähised paralleelselt.
Peamised ettevaatusabinõud:
- Pingestatud juhe tuleb ühendada õige klemmiga: Klemm 1 peab olema ühendatud pingestatud juhtmega.
- Voolumähis on ühendatud koormusega järjestikku: Voolumähis on ühendatud koormusega järjestikku; pinge mähis on ühendatud paralleelselt koormusega.
- Sama polaarsuse põhimõte: mõlema pooli kaks otsa tuleks ühendada toiteallika sama polaarsusega klemmiga.

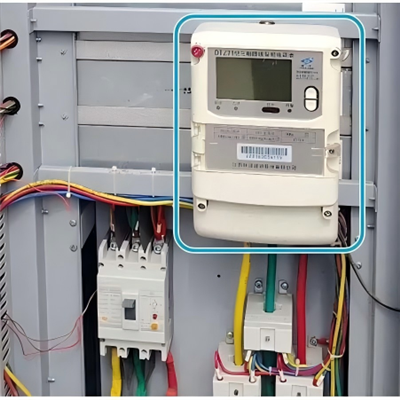

II. Kolm-faasi vahelduvvooluenergia arvestid: tööstusliku elektri "peamine jõud".
Mis on kolme{0}}faasiline elekter?
Kolmefaasiline elekter koosneb kolmest sama sagedusega, võrdse amplituudiga ja 120-kraadise faaside erinevusega vahelduvvooludest. See sisaldab kolme pingestatud juhet (L1, L2, L3, tavaliselt tähistatud A, B, C) ja ühte nulljuhet (N). Kus:
Liinipinge: 380 V (pinge all olevate juhtmete vahel)
Faasipinge: 220 V (voolu- ja nulljuhtmete vahel)
Võrreldes ühefaasilise-elektriga, lisab kolme-faasiline elekter kaks faasi, muutes juhtmestiku loomulikult keerulisemaks, kuid põhiprintsiip jääb samaks.
Juhtmete ühendamise meetod:
Kolme-faasi energiaarvestid on saadaval kahte tüüpi: kolme-kolmefaasilise-juhtme ja kolme-faasi nelja-juhtmega, mis sobivad erinevatele koormustüüpidele. Sõltuvalt koormusvoolust on kaks ühendusviisi:
1. meetod: otseühendus (koormusvool on väiksem või võrdne arvesti ulatusega)
- Ühendage kolmefaasiline pingestatud juhe ja nulljuhe otse arvesti vastavate klemmidega.
- Arvesti sisemine voolumähis on ühendatud koormusega järjestikku ja pingemähis on ühendatud koormusega paralleelselt.
- Igal terminalil on tavaliselt rohkem kui üks kinnituskruvi; veenduge, et juhtmeotsad oleksid juhtmestiku paigaldamise ajal kindlalt kinnitatud.

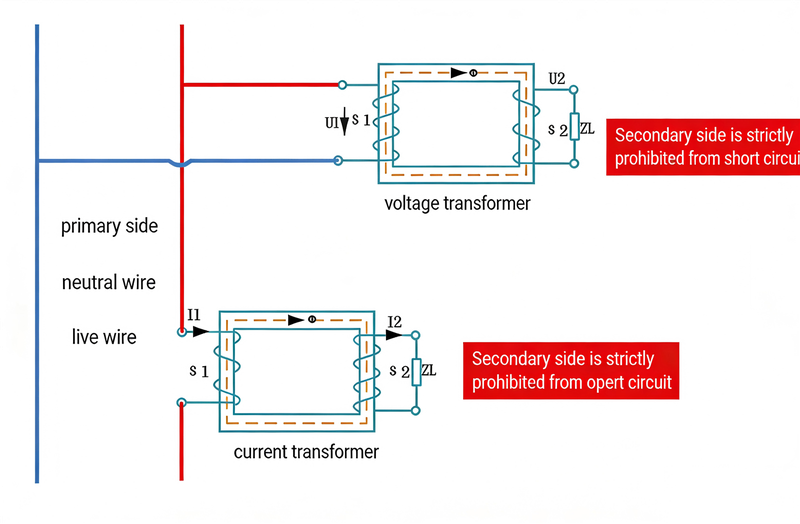

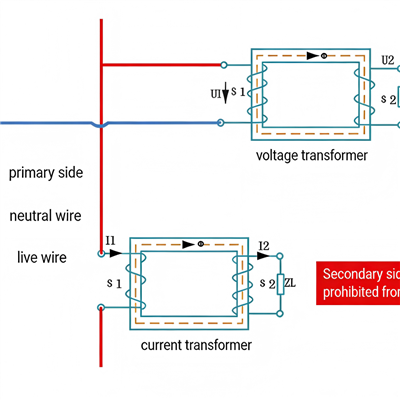

2. meetod: ühendamine voolutrafo kaudu (koormusvool ületab arvesti vahemikku)
- Vaja on voolutrafot (CT) ja pingetrafot (PT).
- Voolutrafo primaarpool on ühendatud koormusega järjestikku ja sekundaarpool on ühendatud arvesti voolumähisega.
- Voolutrafo sekundaarkülg ei tohi kunagi olla avatud{0}}ahelas.
- Pingetrafo primaarpool on ühendatud paralleelselt koormusega ja sekundaarpool paralleelselt arvesti pingemähisega.

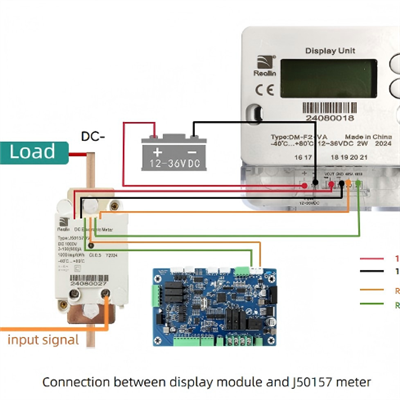

III. Alalisvoolu energiamõõturid: uue energiaajastu uus kallis
Uute energiaallikate levikuga kasvab nõudlus alalisvooluenergia arvestite järele iga päev. Selliste stsenaariumide korral nagu elektrisõidukite laadimisjaamad, fotogalvaanilised energiasalvestussüsteemid ja päikeseenergia alalisvoolu väljalülitatud-võrgusüsteemid, on alalisvooluarvestid nõutavad kõikjal, kus alalisvoolu toidetakse ja elektrienergiat tuleb mõõta, arveldada või hallata.
IV. Juhtmete ohutuse põhimõtete kokkuvõte (peab lugema!)
Vahelduv- või alalisvooluarvestite kasutamisel tuleb meeles pidada järgmisi ohutuspõhimõtteid.
| Põhimõte | Kirjeldus |
|---|---|
| Vooluahel järjestikku, pingeahel paralleelselt | See on kõigi elektriarvestite juhtmestiku ühendamise aluspõhimõte |
| Polaarsus/faasijärjestus peab olema õige | Vale ühendamine põhjustab mõõtmisvigu ja isegi seadme kahjustamist |
| Voolutrafo sekundaarsel küljel on avatud vooluring rangelt keelatud | Vastasel juhul tekib kõrgepinge, mis seab ohtu isikliku turvalisuse |
| Enne juhtmestiku ühendamist kinnitage toite väljalülitamine | Enne juhtmestiku ühendamist tuleb toide välja lülitada |
| Vaadake juhendis olevat ühendusskeemi |
Arvesti klemmide paigutus võib erinevate kaubamärkide ja mudelite puhul erineda |
Kokkuvõttes
olgu see siis ühe-faasiline vahelduvvooluarvesti koduseks kasutamiseks, kolme-faasiline vahelduvvoolumõõtur tehastele või alalisvooluarvesti uutele energiarakendustele, kuigi need erinevad vormi ja juhtmestiku meetodi poolest, jääb nende põhiprintsiip samaks-voolumähised on ühendatud järjestikku ja pingemähised on ühendatud paralleelselt.
Selle põhiprintsiibi valdamine koos konkreetsete klemmiplokkide täpse tuvastamisega võimaldab teil enesekindlalt käsitleda arvestite juhtmestiku vajadusi mitmesugustes võrgust väljas{0}}stsenaariumides. Loodetavasti on see "Juhtmestiku juhend" teie töös kasulikuks viiteks!
